2 Fazlı G/Ç Kontrol Step Sürücüsüyle Üretim Hattını Artırın

Sıcak satış kalitesi Çin'de üretilen Düşük Fiyatlı 2 Fazlı I / O Kontrol Step Sürücüsü ile Üretim Hattını Artırın. LICHUAN®, Çin'deki 2 Fazlı G/Ç Kontrollü Step Sürücü üreticisi ve tedarikçisi ile Boost Üretim Hattıdır.

Talep Gönder

Ürün Açıklaması

Çin'de üretilen 2 Fazlı I/O Kontrol Step Sürücüsü ile Yüksek Kaliteli Boost Üretim Hattı. LICHUAN®, Çin'deki 2 Fazlı G/Ç Kontrollü Step Sürücü üreticisi ve tedarikçisi ile Boost Üretim Hattıdır.

ürün tanıtımı

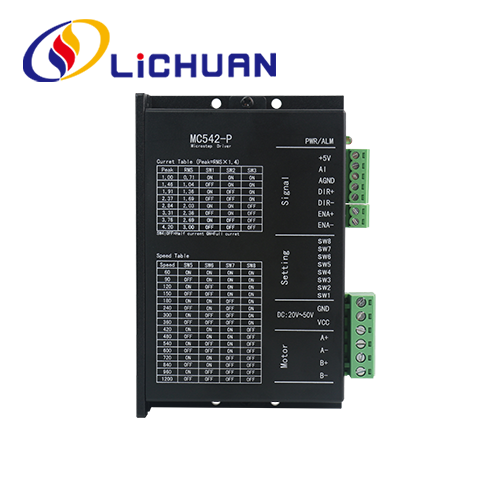

542P sürücüsü, bir kadran anahtarı aracılığıyla maksimum hızı ayarlar ve ardından herhangi bir hızda çalışacak şekilde bir potansiyometre aracılığıyla hızı ayarlar. Sürücü, hıza kıyasla esas olarak sıradan hız ayarlı motorların yerini almak için kullanılan 2 fazlı Nema23 step motorla eşleştirilebilir Motorları düzenleyen, hızlı hızlanma ve yavaşlama, küçük boyut ve güçlü sertlik gibi avantajlara sahiptir.

Teknik parametre

1. Elektrik endeksleri
● Gerilim giriş aralığı: DC: 20V~50V
● Maks. çıkış akımı: 4.2A
● Analog giriş voltajı aralığı: 0~5V (0~10V giriş özelleştirilebilir)
● Yalıtım direnci: 500M
2. Çevre indeksleri
● Depolama sıcaklığı:-20°C~80°C
● Çalışma sıcaklığı:0°C~55°C
● Çalışma nemi: %90 bağıl nem (yoğuşmasız)
● Titreşim frekansı: < 0,5G (4,9m/s2), 10Hz~60Hz (sürekli olmayan çalışma)

Teknik parametre

● Gerilim giriş aralığı: DC20V~50v
● Maksimum tepe akımı: 4,2A
● Analog giriş voltajı aralığı: 0~5V (0~10V giriş olarak özelleştirilebilir)
● Yalıtım direnci:500M
● Aşırı akım, aşırı gerilim ve diğer koruma fonksiyonlarıyla.

Çevresel parametreler

● Depolama sıcaklığı:-20°C~80 OC
● Çalışma sıcaklığı:0° °~~55 °C
● Çalışma nemi:%90 bağıl nem (yoğuşmasız)
● Titreşim frekansı: 0,5G(4,9m/s2)10Hz~ 60Hz'den az (kesintili çalışma)
● Tozdan, yağ lekelerinden, aşındırıcı gazlardan, çok nemli ve çok güçlü titreşim olan yerlerden kaçının ve bunları yasaklayın.
yanıcı gaz ve iletken toz

Sürücü fonksiyon açıklaması

Sürüş fonksiyonu	Talimatlar
Hız sınırı ayar	Dört DIP anahtarı SW5~SW8 sürücünün hız aralığını ayarlamak için kullanılır. Toplamda 16 hız aralığı vardır. Kullanıcı ayarı yaptığında hız, önce sürücünün durdurulması gerekir. Belirli hız aralığını ayarlamak için lütfen sürücü panelindeki talimatları izleyin.
Çıkış akımı ayarı	Sürücü için 3 kadran anahtarı SW1~SW3 aracılığıyla 8 çıkış akımı ayarlanabilir. Çıkış akımı ayarları için sürücü paneli talimatlarına bakın.
Otomatik yarım akış fonksiyonu	SW4 anahtarı aracılığıyla Sürücü için otomatik yarım akım fonksiyonu ayarlanabilir. KAPALI, hareketsiz akımın yarısına ayarlandığı anlamına gelir çalışma akımı; AÇIK, hareketsiz akım ve dinamik akımın aynı olduğu anlamına gelir. SW4 genel kullanım için KAPALI olarak ayarlanacaktır. Motorun ve sürücünün ısı üretimini azaltır ve güvenilirliği artırır. Darbe dizisi durduktan yaklaşık 0,3 saniye sonra akım otomatik olarak %50 (gerçek değer %55) azalacak ve teorik olarak ısı üretimi %65 azalacaktır.
Sinyal arayüzü	+5V ve AGND, 5V güç çıkışının pozitif ve negatif terminalleridir; Al, analog voltaj giriş terminalidir; DIR+ ve DIR- yön sinyalinin pozitif ve negatif terminalleridir: ENA+ ve ENA- etkinleştirme sinyalinin pozitif ve negatif terminalleridir.
Motor arayüzü	A+ ve A- step motorun A faz sargısının pozitif ve negatif terminallerine bağlanır; B+ ve B pozitif ve negatif terminallere bağlanır. A ve B faz sargıları değiştirildiğinde, Motorun açık yönü tersine çevrilecektir;
Güç bağlantısı	DC güç kaynağı, çalışma giriş voltajı aralığı: 20V~50VDC, 36VDC çalışma voltajı önerilir, güç kaynağı 100W'tan yüksek olacaktır.
Gösterge ışığı	Sürücü üzerinde 1 adet yeşil gösterge ışığı ve 1 adet kırmızı gösterge ışığı bulunmaktadır. Yeşil olan güç gösterge ışığıdır; Sürücü güç kaynağına bağlandığında yanar; kırmızı olan arıza gösterge ışığıdır, aşırı voltaj veya aşırı akım arızası meydana geldiğinde yanar. Arıza giderildikten sonra kırmızı gösterge ışığı söner. Sürücünün arızalanması ancak güç kaynağına tekrar bağlanıp tekrar kullanılmasıyla giderilebilir.
Kurulum Notlar	Sürücünün boyutları: 117x78x34mm, deliklerin montaj aralığı: 111mm. Hem yatay hem de dikey kurulumlar seçilebilir (dikey kurulum önerilir). Sürücü, ısı dağıtımı için metal kabine yakın bir şekilde kurulmalıdır.

Parametre ayarı

MC542P sürücüsünün hız aralığı, dinamik ve yarım/tam akımı, 8 bit DIP anahtarı aracılığıyla aşağıdaki şekilde ayarlanabilir:

Çalışma akımı ayarı

Çıkış tepe akımı	Çıkış ortalama akımı	SW1	SW2	SW3
1.0A	0.71A	Açık	Açık	Açık
1.46A	1.04A	kapalı	Açık	Açık
1.91A	1.36A	Açık	kapalı	Açık
2.37A	1.69A	kapalı	kapalı	Açık
2.84A	2.03A	Açık	Açık	kapalı
3.31A	2.36A	kapalı	Açık	kapalı
3.76A	2.69A	Açık	kapalı	kapalı
4.2A	3.0A	kapalı	kapalı	kapalı

Kurulum boyutu (birim: mm)

Hız aralığı ayarı

SPD	SW5	SW6	SW7	SW8
60	Açık	Açık	Açık	Açık
90	kapalı	Açık	Açık	Açık
120	Açık	kapalı	Açık	Açık
150	kapalı	kapalı	Açık	Açık
180	Açık	Açık	kapalı	Açık
240	kapalı	Açık	kapalı	Açık
300	Açık	kapalı	kapalı	Açık
360	kapalı	kapalı	kapalı	Açık
420	Açık	Açık	Açık	kapalı
480	kapalı	Açık	Açık	kapalı
540	Açık	kapalı	Açık	kapalı
600	kapalı	kapalı	Açık	kapalı
720	Açık	Açık	kapalı	kapalı
840	kapalı	Açık	kapalı	kapalı
960	Açık	kapalı	kapalı	kapalı
1200
