Sürüş fonksiyonu | Talimatlar |
Hız sınırı ayar |
Dört DIP anahtarı SW5~SW8 sürücünün hız aralığını ayarlamak için kullanılır. Toplamda 16 hız aralığı vardır. Kullanıcı ayarı yaptığında hız, önce sürücünün durdurulması gerekir. Belirli hız aralığının ayarlanması için lütfen sürücü panelindeki talimatları izleyin. |
Çıkış akımı ayarı | Sürücü için 3 kadran anahtarı SW1~SW3 aracılığıyla 8 çıkış akımı ayarlanabilir. Çıkış akımı ayarları için sürücü paneli talimatlarına bakın. |
Otomatik yarım akış fonksiyonu | SW4 anahtarı aracılığıyla Sürücü için otomatik yarım akım fonksiyonu ayarlanabilir. KAPALI, hareketsiz akımın yarısına ayarlandığı anlamına gelir çalışma akımı; AÇIK, hareketsiz akım ve dinamik akımın aynı olduğu anlamına gelir. SW4, motorun ve sürücünün ısı üretimini azaltmak ve güvenilirliği artırmak amacıyla genel kullanım için KAPALI olarak ayarlanacaktır. Darbe katarı durduktan yaklaşık 0,3 saniye sonra akım otomatik olarak %50 azaltır (gerçek değer %55) ve teorik olarak ısı üretimi %65 azalır. |
Sinyal arayüzü | +5V ve AGND, 5V güç çıkışının pozitif ve negatif terminalleridir; Al, analog voltaj giriş terminalidir; DIR+ ve DIR- yön sinyalinin pozitif ve negatif terminalleridir: ENA+ ve ENA- etkinleştirme sinyalinin pozitif ve negatif terminalleridir. |
Motor arayüzü | A+ ve A-, step motorun A faz sargısının pozitif ve negatif terminallerine bağlanır; B+ ve B- pozitif ve negatif terminallere bağlanır. A ve B faz sargıları değiştirildiğinde, Motorun açık yönü tersine çevrilecektir; |
Güç bağlantısı | AC/DC güç kaynağı kullanın, voltaj aralığı 24~110VDC veya 18~80VAC'dir, terminaller pozitif ve negatif kutuplara bölünmemiştir, önerilen güç kaynağı DC 48V'dir ve güç 250W'tan büyüktür. |
Gösterge ışığı | Sürücü üzerinde 1 adet yeşil gösterge ışığı ve 1 adet kırmızı gösterge ışığı bulunmaktadır. Yeşil olan güç gösterge ışığıdır; Sürücü güç kaynağına bağlandığında yanar; kırmızı olan arıza gösterge ışığıdır, aşırı voltaj veya aşırı akım arızası meydana geldiğinde yanar. Arıza giderildikten sonra kırmızı gösterge ışığı söner. Sürücünün arızalanması ancak güç kaynağına tekrar bağlanıp tekrar kullanılmasıyla giderilebilir. |
Kurulum Notlar |
Sürücünün boyutları: 150x97,5x52,6 mm, deliklerin montaj aralığı: 138,5 mm. Hem yatay hem de dikey kurulumlar seçilebilir (dikey kurulum önerilir). Sürücü, ısı dağıtımı için metal kabine yakın bir şekilde kurulmalıdır. |

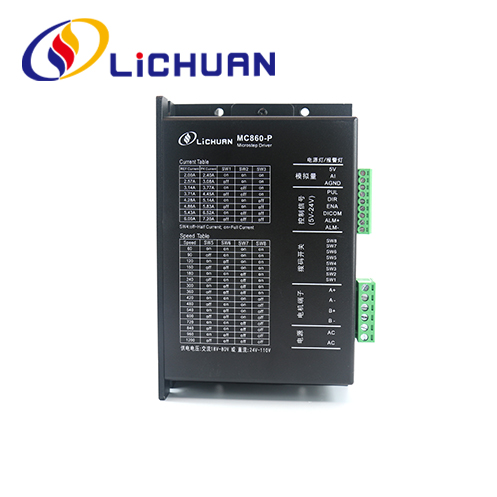

MC860P sürücüsünün hız aralığı, dinamik ve yarı/tam akımı, 8 bit DIP anahtarı aracılığıyla aşağıdaki şekilde ayarlanabilir:
Çıkış tepe akımı | Çıkış ortalama akımı | SW1 | SW2 | SW3 |
2.4A | 2.00A | Açık | Açık | Açık |
3.0A | 2.57A | kapalı | Açık | Açık |
3.7A | 3.14A | Açık | kapalı | Açık |
4.3A | 3.71A | kapalı | kapalı | Açık |
5.0A | 4.28A | Açık | Açık | kapalı |
5.6A | 4.86A | kapalı | Açık | kapalı |
6.4A | 5.43A | Açık | kapalı | kapalı |
7.0A | 6.00A | kapalı | kapalı | kapalı |
SPD 60 |
SW5 Açık |
SW6 Açık |
SW7 Açık |
SW8 Açık |
120 | kapalı | Açık | Açık | Açık |
180 | Açık | kapalı | Açık | Açık |
240 | kapalı | kapalı | Açık | Açık |
300 | Açık | Açık | kapalı | Açık |
360 | kapalı | Açık | kapalı | Açık |
420 | Açık | kapalı | kapalı | Açık |
600 | kapalı | kapalı | kapalı | Açık |
800 | Açık | Açık | Açık | kapalı |
900 | kapalı | Açık | Açık | kapalı |
1000 | Açık | kapalı | Açık | kapalı |
1100 | kapalı | kapalı | Açık | kapalı |
1200 | Açık | Açık | kapalı | kapalı |
1300 | kapalı | Açık | kapalı | kapalı |
1400 | Açık | kapalı | kapalı | kapalı |
1500 |
|
|
|
|
